Выбор ленточного полотна для резки металла
По модели станка

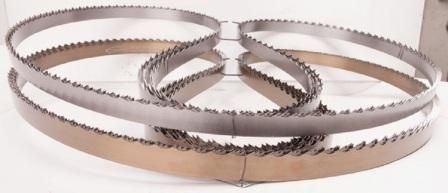

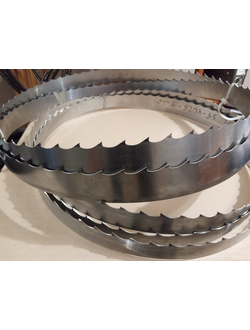

Длина пилы подбирается в зависимости от модели ленточнопильного станка, каждая модель станка имеет свою длину. Длина ленты указывается в миллиметрах, например 3300мм.
Также каждая модель ленточнопильного станка имеет свои размеры по ширине использующейся ленты. Ширина ленточной пилы по металлу указывается в миллиметрах, например 20мм.
Толщина ленточной пилы, как правило, величина постоянная и зависит от параметров стального проката, например для пилы шириной 13 мм толщина ленты 0,9мм (обозначение 13*0,9), для пилы шириной 20мм толщина ленты 0,9 мм (20*0,9) и соответственно 27x0,9мм; 34x1,1мм; 41x1,3мм; 54x1,6мм
По виду материала
В зависимости от марок стали выбирается марка пилы.
Ленточная пила по металлу марки М42 используется для распиловки следующих металлов: углеродистые стали, легированные стали, нержавеющие стали, конструкционные стали, инструментальные стали, цветные металлы, алюминий и пр.
Ленточная пила марки М51 используется для распиловки следующих металлов: нержавеющие стали, жаропрочные стали, титаны, нимоники, инконикель и пр.
По виду и размеру распиливаемой заготовки.
В зависимости от вида и размеров заготовки подбирается шаг зубьев. Значения шага определяет количество зубьев в дюйме (TPI), например шаг 2/3 означает 2-3 зуба в дюйме (25,4 мм). Шаг зуба переменный- это обеспечивает снижение вибраций и шума при резании.
Существует правило – при пилении необходимо не менее 3 зубьев в теле заготовки, лучший вариант 10-12 зубьев, максимально до 22 зубьев в теле заготовки.
Например, для разрезания заготовки диаметром 90мм можно выбрать шаг зубьев 3/4TPI, 4/6TPI.
Для облегчения выбора шага зубьев можно воспользоваться таблицей
Выбор шага ленточных пил для цельных заготовок
Ширина материала
|
Количество зубьев
в дюйме TPI.
|
< 25mm
|
10/14
|
20 - 40 mm
|
8/12
|
25 - 70 mm
|
6/10
|
35 - 90 mm
|
5/8
|
50 - 100mm
|
4/6
|
80 - 150mm
|
3/4
|
120 - 350mm
|
2/3
|
250 - 600mm
|
1,33/ 2
|
500 - 3000mm
|
0,75 - 1,25
|
Выбор шага ленточных пил для профилей и труб
|
Диаметр, мм
|
Толщина стенки, мм
|
<40
|
80
|
100
|
150
|
200
|
300
|
500
|
3
|
8/12
|
8/12
|
8/12
|
8/12
|
6/10
|
6/10
|
6/10
|
8
|
8/12
|
6/10
|
6/10
|
5/8
|
4/6
|
4/6
|
3/4
|
12
|
6/10
|
5/8
|
5/8
|
4/6
|
4/6
|
4/6
|
3/4
|
15
|
5/8
|
4/6
|
4/6
|
4/6
|
3/4
|
3/4
|
2/3
|
20
|
|
4/6
|
4/6
|
3/4
|
3/4
|
3/4
|
2/3
|
30
|
|
¾
|
3/4
|
3/4
|
2/3
|
2/3
|
2/3
|
50
|
|
|
|
3/4
|
2/3
|
2/3
|
1,33/2
|
100
|
|
|
|
|
2/3
|
1,33/2
|
0,75/1,25
|
120
|
|
|
|
|
1,33/2
|
0,75/1,25
|
0,75/1,25
|
Для определения вида и размера пилы под решение ваших задач свяжитесь с нашими сотрудниками по тел. +79221452111
