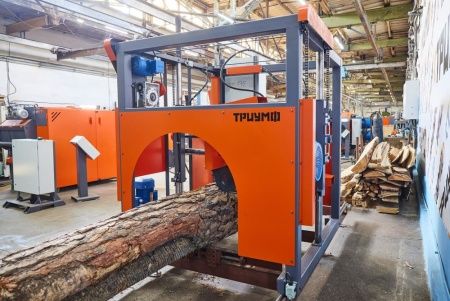

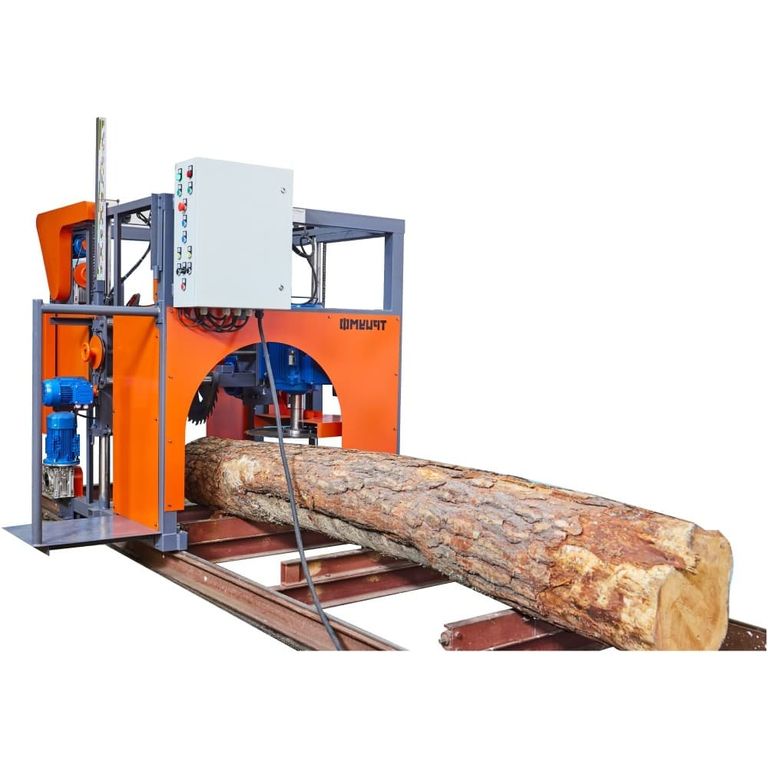

Угловая пилорама Триумф 2У-600, от

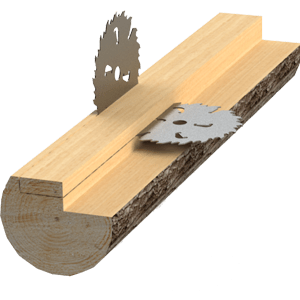

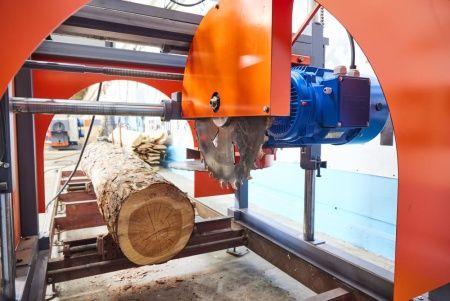

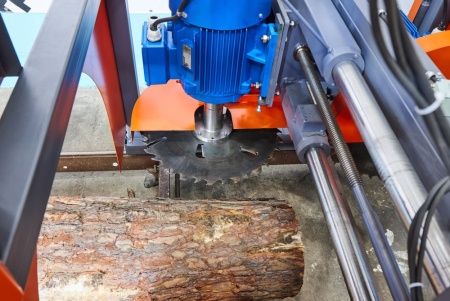

Распиловка выполняется при перемещении портала вдоль неподвижно закреплённого бревна по рельсовым направляющим. Она возможна в обоих направлениях (прямом и обратном), благодаря чему отсутствует «холостой» обратный ход.

Механизмы перемещения работают за счёт электроприводов:

• пильная каретка перемещается вертикально по направляющим скалкам через цепную передачу;

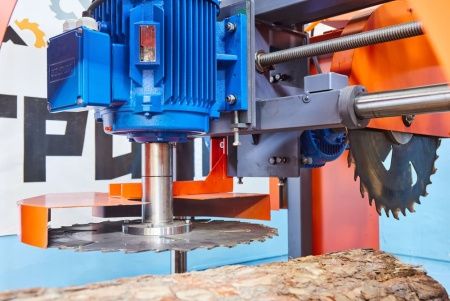

• в горизонтально‑поперечном направлении блок дисковых пил выставляется винтовой парой;

• передвижение портала по направляющим также задаётся через цепную передачу.

Во время работы оператор находится в специальной кабине и перемещается вместе с пилорамой.

Преимущества

• Скорость движения пилорамы достигает 33 м/мин, что обеспечивает быстрый откат рамы и возможность пиления на высоких скоростях.

• В базе электропривод перемещения и настройки координат, что значительно снижает объем ручного труда и повышает общую производительность.

• Усиленный рельсовый путь (12 Шв) в базе станка обеспечивает более жесткую конструкцию, что повышает качество получаемого пиломатериала.

• Готовый пиломатериал без «волны» — идеальная геометрия ± 0,5 мм.

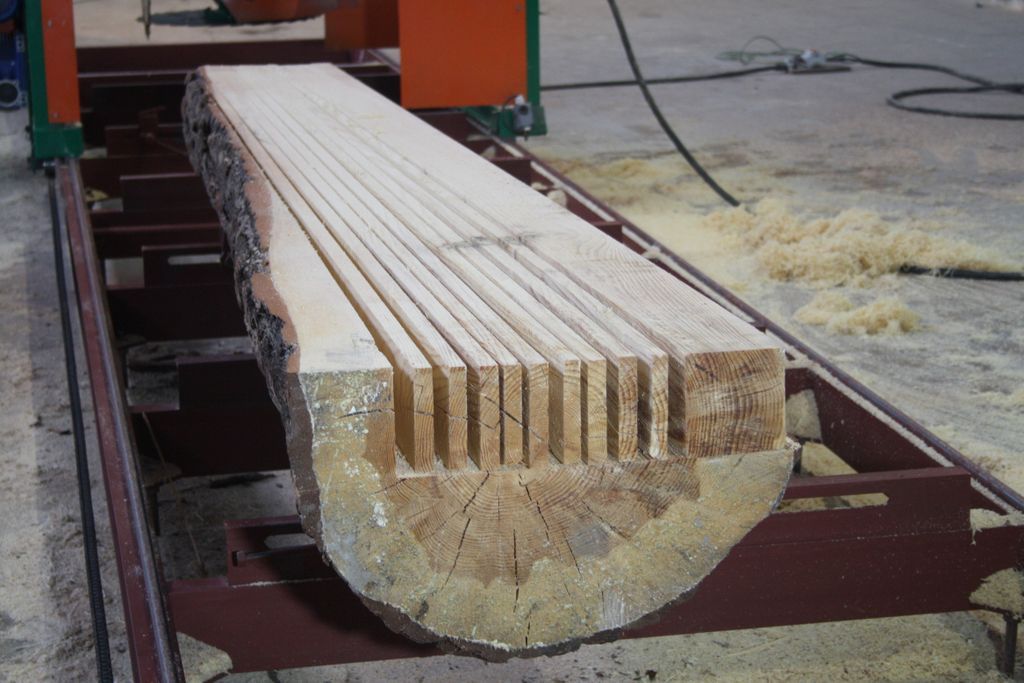

• Распиловка бревна на обрезной пиломатериал без необходимости кантования увеличивает производительность.

• Возможность производства большого количества радиальной доски, которая применяется в изготовлении мебели и стоит в 3-4 раза дороже обычной.

• Простая заточка пил раз в смену или реже, что позволяет сэкономить на количестве работников.

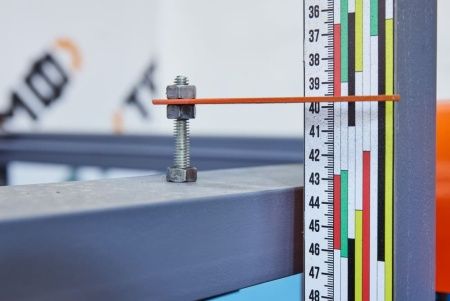

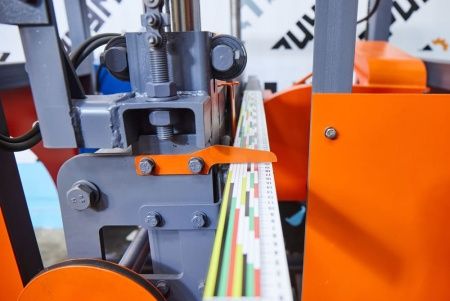

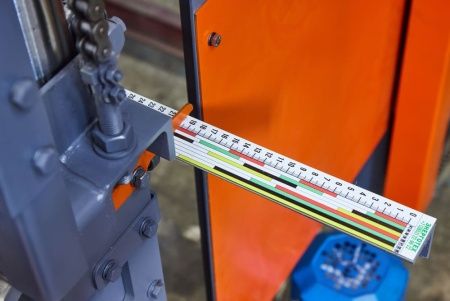

• Управление пильными каретками происходит через электропривод, что обеспечивает быструю настройку размера с возможностью ручной корректировки для достижения максимальной точности.

• Система автоматического удаления опилок с направляющих предотвращает смещение пильной рамы, гарантируя точность распила.

Технические характеристики пилорамы:

• Максимальный диаметр обрабатываемого бревна: 900 мм.

• Максимальная длина обрабатываемого бревна: 6000 мм.

• Диаметр устанавливаемых пил: 2 × 600 мм.

• Диаметр посадки пилы: 50 мм.

• Мощность электродвигателя обрабатываемого узла: 2 × 15 кВт.

• Мощность электродвигателя узла подъёма: 0,55 кВт.

• Мощность электродвигателя горизонтального перемещения пильного узла: 0,37 кВт.

• Мощность электродвигателя узла подачи (продольного перемещения заготовки): 1,1 кВт.

• Скорость пиления: до 33 м/мин.

• Габариты станка:

  • длина: 1760 мм;

  • ширина: 2100 мм;

  • высота: 2200 мм.

• Масса станка: 1450 кг.
